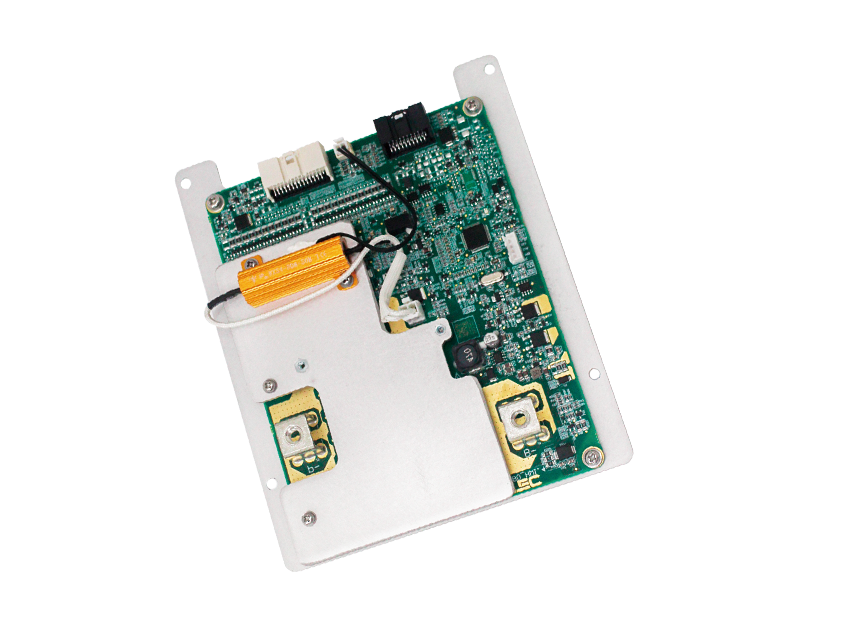

产品介绍
B8P2系列BMS，是一种一体化软件；ぐ。重要利用于对低速轻型车用24串72V铁锂电池系统的治理，选取AFE+MCU+隔离通讯+低内阻MOS管节造规划，低边充放电同口节造，可实现电芯过充、过放、过流、过温与短路；。为电动自行车和电摩提供全周期的安全保险。
优势特点
1、支持23串单体电池电压信息监测；
2、支持11路NTC (10K)温度信息监测；
3、支持被动平衡，平衡电流58.8mA@单体电压3.65V；
4、支持一线通、CAN、485通讯；
5、支持1路同口低边充放电MOS节造职能；
6、支持ON、ACC、CRG、300mA幼电流唤醒；
7、具备对锂电池组进行充放电治理，并拥有过充、过放、过流、过温、欠温及短路；ぶ澳。
产品参数
| 职能？ | 职能细分 | 描述 | 备注 |
| 系统供电 | 供电方式 | 电池总正及总负端取电 | @72V |
| 供电电压领域 | 30V~100V | ||
| 功耗 | 休眠功耗：≤100uA | ||
| 待机模式：≤700uA | |||
| 工作模式：≤15mA | |||
| 唤醒职能 | ACC信号唤醒；ON信号唤醒；CRG信号唤醒；电流唤醒；RTC唤醒 | ||
| 电压采集 | 模组总电压检测 | 检测通路数：2路 | |
| 检测领域：30V~100V | |||
| 检测精度：≤±1V | |||
| 单体电压检测 | 检测串数：23S | ||
| 检测领域： 0~5V | |||
| 检测精度：（15℃~35℃） ±15mV， 全温度±25mV | |||
| 电流检测 | 充放电电流检测 | 检测方式：通过度流器进行电流采集 | 凭据现实电池匹配 |
| 检测领域：-150A~150A | |||
| 检测精度： -30A~30A，电流精度±200mA; 30A 以表，电流精度± 2%; | |||
| 平衡职能 | 电池电压平衡 | 平衡方式：被动平衡 | @单体电压3.65V |
| 平衡电流：58.8mA | |||
| 温度采集 | 电芯/预充电阻温度检测 | 检测通路数：5路 | |
| 检测领域：-40~125℃ | |||
| 检测精度：±2℃(-30~65℃),±3℃(其他) | |||
| MOS/平衡/环境温度检测 | 检测通路数：6路 | ||
| 检测领域：-40~125℃ | |||
| 检测精度：±2℃(-30~65℃),±3℃(其他) | |||
| 高压回路节造及载荷 | 充放电节造 | 充放电同口，MOS管实现回路通断节造 | @30S |
| 载荷能力 | 持续放电电流能力：80A | ||
| 脉冲放电电流能力：130A | |||
| 预充职能 | 预充电流 | 预充电流≥1A | 72V：满足最低电压50V时预充电流≥1A@1S |
| 通讯 | CAN通讯 | 通过CAN通讯方式，实现监控BMS和电池包的状态 | |
| 按时唤醒 | 按时巡检 | 系统每隔2幼时按时巡检 | |
| Bootloader | 法式下载 | 通过CAN接口下载法式 | |
| 工作温度 | -40℃~85℃ | ||
| 存储温度 | -40℃~85℃ |

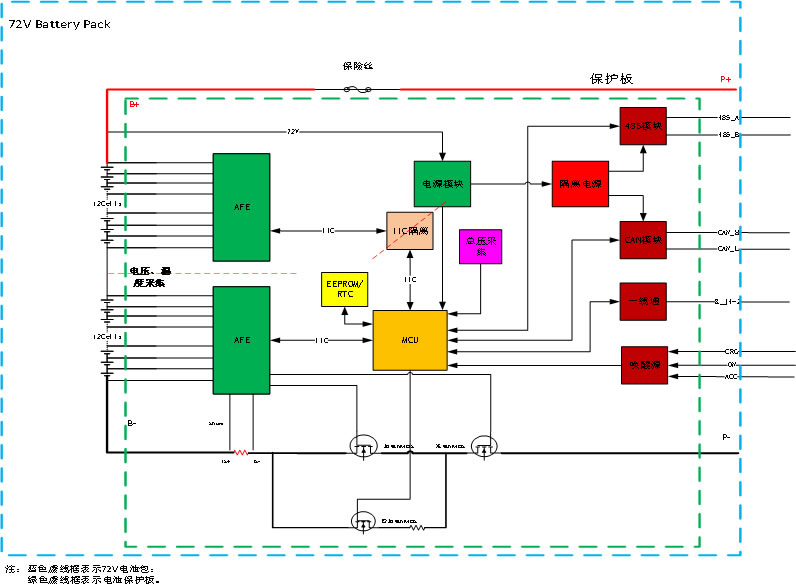

产品结构图
