产品介绍

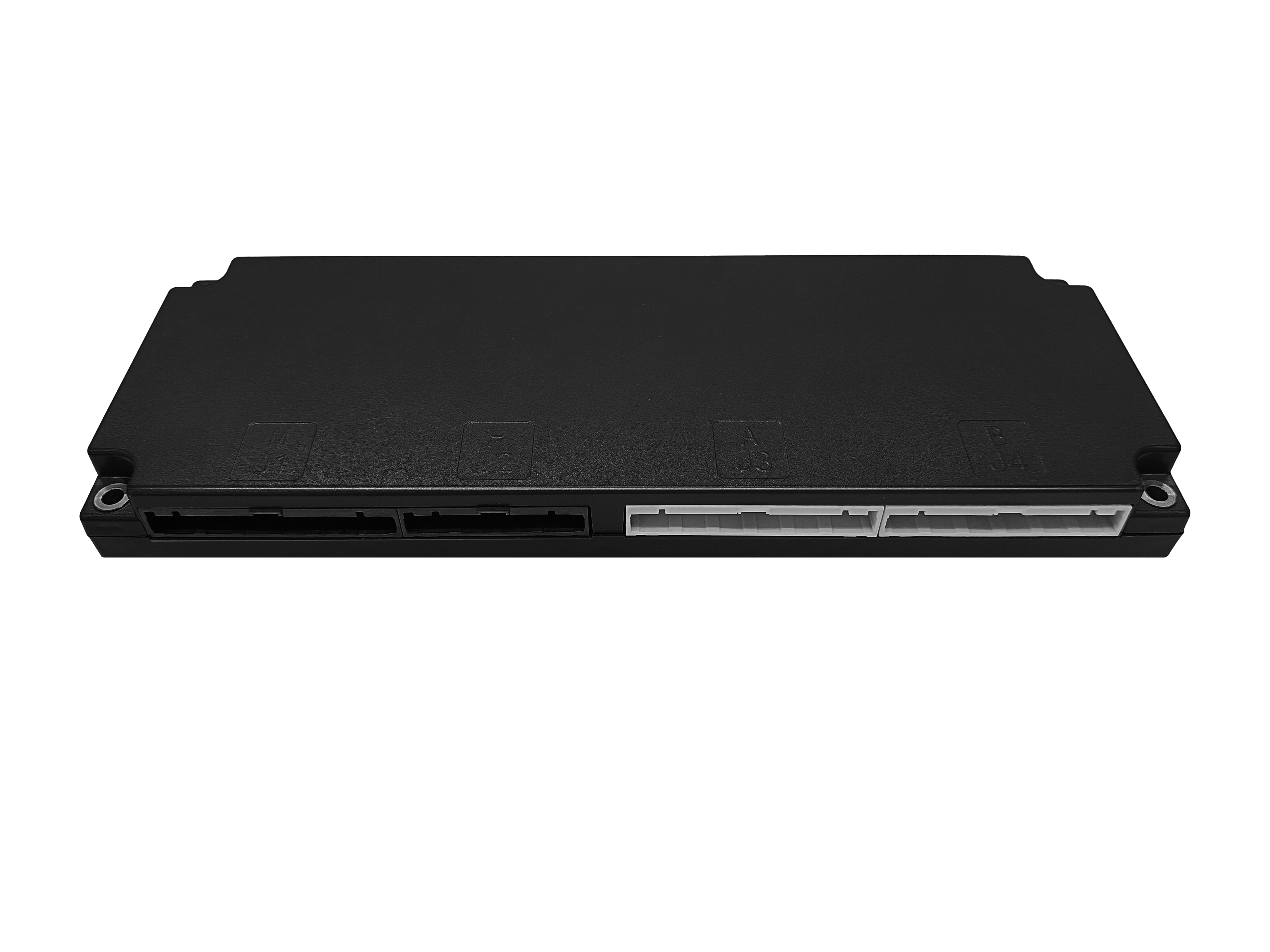

Y5B-C是玩彩网科技针对汽车BMS市场推出的单体最大可支持42串电池治理的一体机？。集成数据采集、总压检测、绝缘检测等主题职能，产品主题器件全数满足汽车级要求, 开发过程达到ASPICE 2.2等级治理系统要求。Y2B-C系列合用于纯电动、插电式混合动力、增程式等多种车型的铁锂、三元锂、锰酸锂等动力电池系统的治理。单？椴返绯刂卫砦茸畲笪42串156V，通过CAN/菊链从机进行系统扩大利用，适配500V平台的高压电池系统。
优势特点
1、选取NXP S32K1系列车规级单片机 ；
2、主从机之间菊链通讯，采集芯片NXP MC33771，通讯芯片NXP MC33664 ；
3、集成度高，热插拔防护性好，单AFE采集14S，产品成熟度高 ；
4、整车CAN支持CANFD和指定帧CAN唤醒 ；
5、支持500V电压平台 ；
6、支持凹凸边串联节造高压继电器 ；
7、具备独立硬件看门狗 ；
8、支持国标快充 ；
9、产品选取全车规级物料。
产品参数
| 职能？ | 职能细分 | 描述 |
| 电源治理 | ；鸸┑ | 9V-16V |
| 唤醒职能 | 支持KL15，A+，OBC，烟感，RTC（预留），CAN唤醒，DcCC2，AFE唤醒（预留） | |
| 静态电流 | ＜150uA@12V | |
| 工作电流 | ≤0.3A @12V（不含高压继电器） | |
| 数据传输 | 通讯方式 | 3路CAN通讯，1路板表菊花链通讯 |
| 功率驱动输出 | 表部霍尔供电 | 1路霍尔传感器供电，1A@12V |
| 继电器高边驱动 | 5路，1A@12V | |
| 继电器低边驱动 | 6路，1A@12V | |
| 高边节造 | 2路LED高边节造，1路高压互锁信号输出，1路烟感要求信号节造 | |
| 信号输入检测 | 3路高压互锁信号检测 ；1路碰撞信号检测 ；1路烟感PWM信号检测 | |
| 温度检测 | 检测路数：16路，采集领域：-40~125℃，采集精度：±1℃@-30~60℃，±2℃@其他 ； | |
| 单体电池电压检测 | 检测串数：42S，检测领域：0.5V -4.8V，检测精度：±5mV | |
| 平衡职能 | 被动平衡（平衡电阻35.1Ω），平衡电流有效值35mA@ 3.65V | |
| RTC/EEPROM/看门狗 | 提供表部实不断钟和存储职能，支持软件看门狗和片表硬件看门狗 | |
| 充电接口衔接检测 | 快充直流CC2信号检测 | |
| 总压检测 | 电池总电压检测/粘连检测 | 检测5路，检测领域：0～500VDC 总压1~5：0-200V，精度±1%FS ；200-500V，精度±0.5% |
| 绝缘检测 | 电池箱绝缘度检测 | 检测领域：0～10MΩ，检测精度：绝缘电阻0~100KΩ时，检测误差≤±10KΩ ；绝缘电阻100KΩ~2MΩ时，检测误差≤±10% ； 绝缘电阻＞2MΩ时，检测误差≤±20% ； |
| 电流采集 | 分流器 | 检测领域：±1000A 检测精度：0-80A，精度±0.4A ；80-1000A，精度±0.5% |
| 水位传感器信号检测 | 1路水位信号检测 | |
| ？槌叽 | 250mm*90.5mm*23.7mm（L*D*H） | |
