产品介绍
三级总控BAMS01是储能系统的第三级单元 ，也是储能系统治理主机（总控） ，重要掌管第二级ESC10B单元传输的信息 ，对信息进行存储和显示。该单元具备实时告警职能 ，总断路器节造和触点反馈职能 ，以及与PCS ，EMS的实时通讯职能等。
优势特点
1、一体机设计 ，linux系统 ，建设10.1寸触摸屏、大存储容量硬盘 ，高集成度、高安全性；
2、具备CAN通讯、RS485通讯、RS232通讯、以太网通讯、WIFI通讯和UART通讯、USB职能；
3、具备高边驱动输出、干接点输出及有源输入量检测职能；
4、？榛杓 ，方便装置、使用及守护 ，靠得住性高。
产品参数
| 储能三级总控？ | ||
| 重要技术参数 | 备注 | |
| 中央处置器 | 64位4核 Cortex?-A55 | |
| 内 存 | SRAM:256KB FLASH:1024KB DDR4:2GB EMMC:8GB | |
| 操作系统 | Linux | |
| SD卡存储 | 最大支持64G | |
| 固态硬盘存储 | 可选128G、256G、500G、1TG | |
| 液 晶 屏 | 10.1" TFT液晶屏 | |
| 数据纪录距离 | ≤60S | |
| 查问方式 | 现排场板查问方式、远端推算机查问方式 | |
| 通讯接口 | 3*10/100M LAN (RJ45) 4*隔离CAN 6*隔离RS485 1*隔离RS232 1*USB 1*Wifi 1*TYPE-C(调试) | |
| DO/DI接口 | 8路数字输入、 6路高边驱动（1A）、 4路干接点节造(32V/1A) | |
| 温度检测 | 检测路数： 4路 检测精度：± 2℃（-30~65℃）,± 3℃（其他） 检测领域： -40~125℃ | |
| 事务日志数据库 | ＞5000项事务纪录 ，蕴含异常类 ，产生功夫 ，；ぷ魑 | |
| BAMS供电 | DC24V | |
| BAMS功耗 | ＜5W | |
| 通讯波特率 | 115200bps/RS485 ，500Kbps/CAN、100Mbps/LAN | |
| 尺寸 | 230.0*130.0*30.0mm | |
| 工艺 | 三防漆 | |
| 绝缘电阻 | ＞10MΩ 2500VDC | |
| 工频耐压 | 3100VAC | |
| 通讯和谈 | 支持modbus 104和谈 | |
| 工作环境 | 环境温度：-10 ～ +60℃、相对湿度：< 95%（无凝露）、环境磁。< 400A/m、 周围不允许有易侵蚀易燃易爆气体 | 工作板温度： -20 ～ +65℃ 显示屏温度： -10 ～ +60℃ |

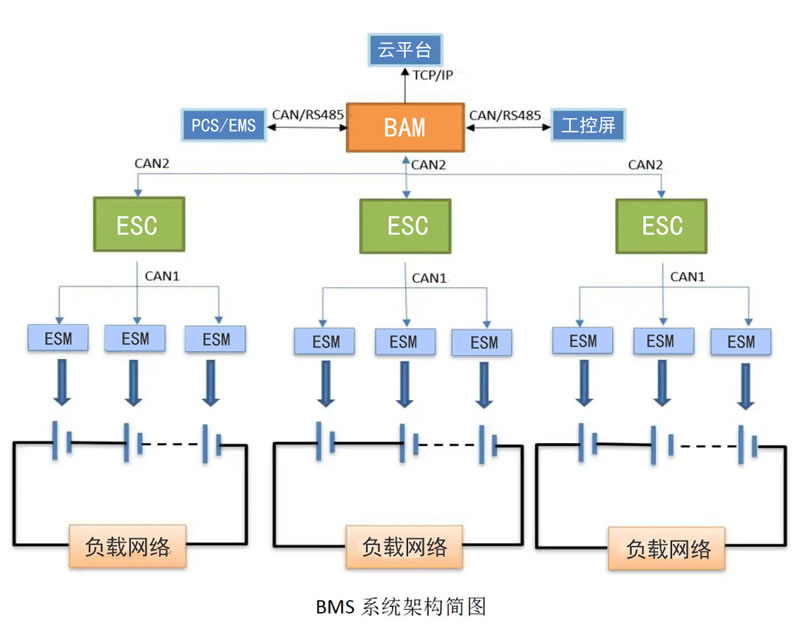

产品结构图
