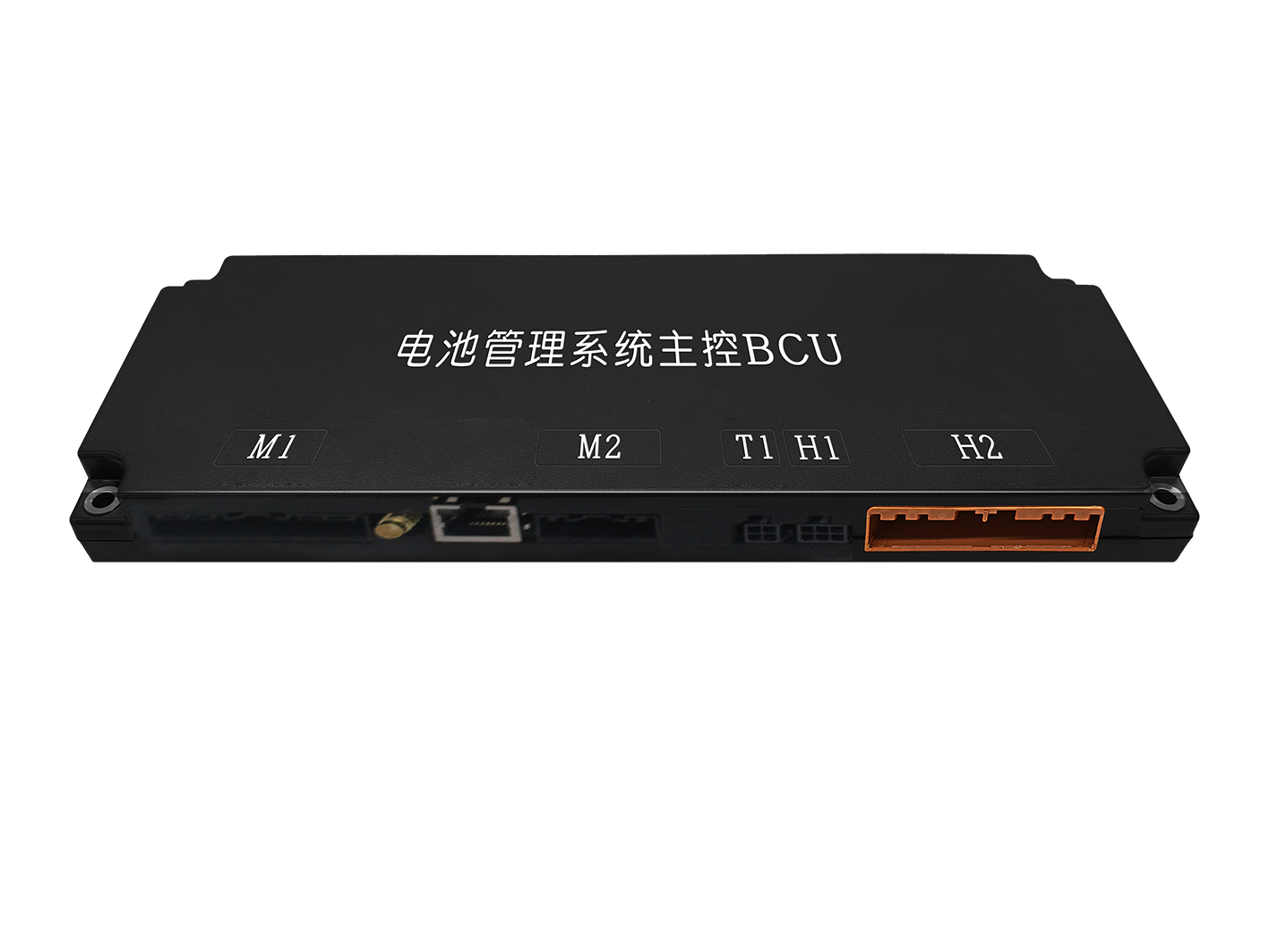

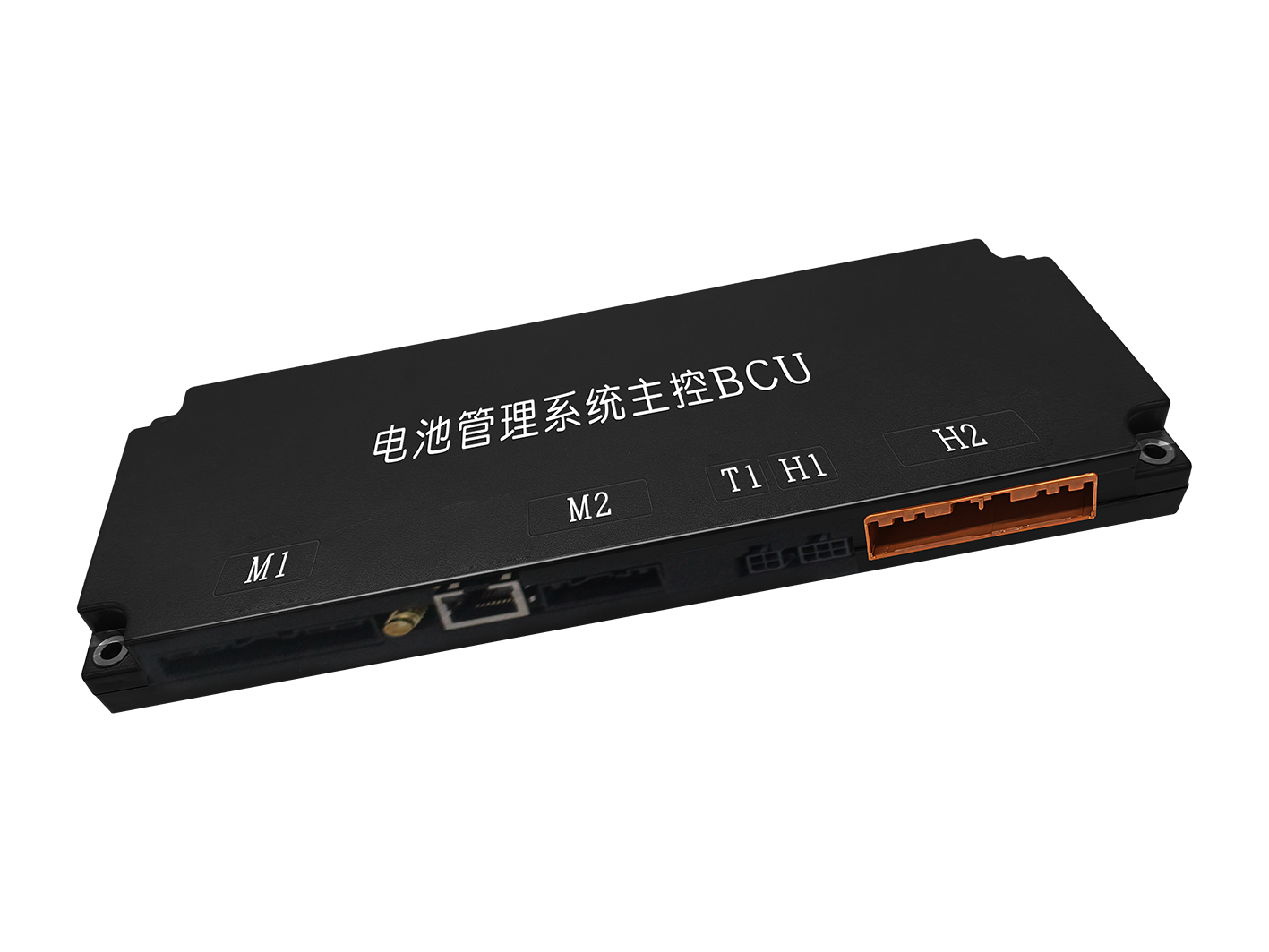

产品介绍
ESC10B型产品重要利用于新能源景致储能电站，电网侧调峰调频储能系统和散布式微电网储能系统等中大型储能，该产品重要掌管电池簇的电压采集、电流采集、汇总簇内单体电池电压和温度信息，推算电池簇 SOC/SOH 等状态、执行平衡战术判断和电池故障诊断职能、凭据电池故障信息实现电池簇的当场；ず图痰缙鹘谠斓戎澳。？榫弑妇挡杉澳芎偷ヌ SOC/SOH 等状态推算职能，具备 CAN 通讯接口、RS485 通讯接口及以太网通讯接口、WIFI通讯接口、UART通讯接口。
优势特点
1、高精度电压、电流、温度和绝缘电阻检测；
2、CAN通讯、RS485通讯、以太网通讯、WIFI通讯和UART通讯职能；
3、高边驱动输出、干接点输出及有源输入量检测职能；
4、CAN通讯，不变性高；
5、？榛杓，方便装置、使用及守护，靠得住性高
产品参数
| 项目 | 职能 | 指标 | 备注 |
| 系统供电 | 供电电压 | 9~32V（Typ：24V） | |
| 供电电源检测 | 检测领域：9~36V | ||
| 检测精度：≤MAX(0.5V, 3%RD) | |||
| 工作电流 | ≤500mA@24V | ||
| 唤醒 | 支持1路CAN唤醒（电平） | PCS通过发送CAN报文唤醒BMS | |
| 通讯 | CAN通讯 | 2路隔离CAN 1路非隔离CAN | |
| RS485通讯 | 2路隔离485 | 485-2与UART通讯不成同时使用，默认使用UART通讯 | |
| 菊链通讯 | 1路 | 主控同从控通过菊链进行通讯 | |
| WIFI通讯 | 1路 | ||
| 以太网通讯 | 1路 | ||
| UART通讯 | 1路 | 485-2与UART通讯不成同时使用，默认使用UART通讯 | |
| 声控 | 声控唤醒 | 1路 | 唤醒显控屏 |
| 输出 | 高边驱动输出 | 8路（1A@24V） | 继电器驱动3路，预留5路 |
| 干接点输出 | 2路（2A@30VDC） | ||
| 8V输出 | 1路（0.5A@8V） | 从控供电 | |
| 输入 | 有源输入量检测 | 信号输入检测：8路 四路高电平输入检测，支持9~32V 四路低电平输入检测，支持0~2V | 继电器状态检测 |
| 总压采集 | 模组及表部电压 | 检测路数： 2 路 检测精度：±0.5%FS/(0.5%RD@≥500V)检测领域： 0~1500V | 模组总压及继电器表部电压 |
| 电流采集 | 霍尔电流 | 支持单、双通路霍尔 检测精度：±1%FS 检测领域： -1000~1000A | |
| 分流器电流 | 检测精度：±0.2%FS/（0.2%RD@≥200A,1A@＜200A） 检测领域：-150mV~150mV | 电流检测领域取决于分流器阻值 | |
| 温度检测 | 分流器温度 | 检测路数： 1路 检测精度：± 1℃（-30~65℃）± 2℃（其他） 检测领域： -40~125℃ | |
| 表部环境温度 | 检测路数： 2路 检测精度：± 2℃（-30~65℃）± 3℃（其他） 检测领域： -40~125℃ | ||
| 绝缘检测 | 系统绝缘检测 | 桥式 检测精度：≤MAX(±20%RD@＞50kΩ,±10kΩ@≤50kΩ) 检测领域： 0~10M | |
| 战术 | ； | 具备过充、过温、过放、过流、（短路）等；ぶ澳 | |
| SOX | SOC精度<5% SOH精度<5% SOE精度<5% | ||
| 数据存储 | EEPROM | 64KB | 存储参数、SOX等 |
| FLASH | 1MB | ||
| TFCARD | 32GB | ||
| Bootloader | 法式下载 | 通过 CAN 接口下载法式（基于MODBUS和谈），具备回滚职能 | |
| 环境 | 工作温度 | -20℃~65℃ | |
| 存储温度 | -40℃~85℃ | ||
| 工作湿度 | 5%~95% | ||
| 海拔 | 2000m (＞2km需备注特殊利用场景要求) |

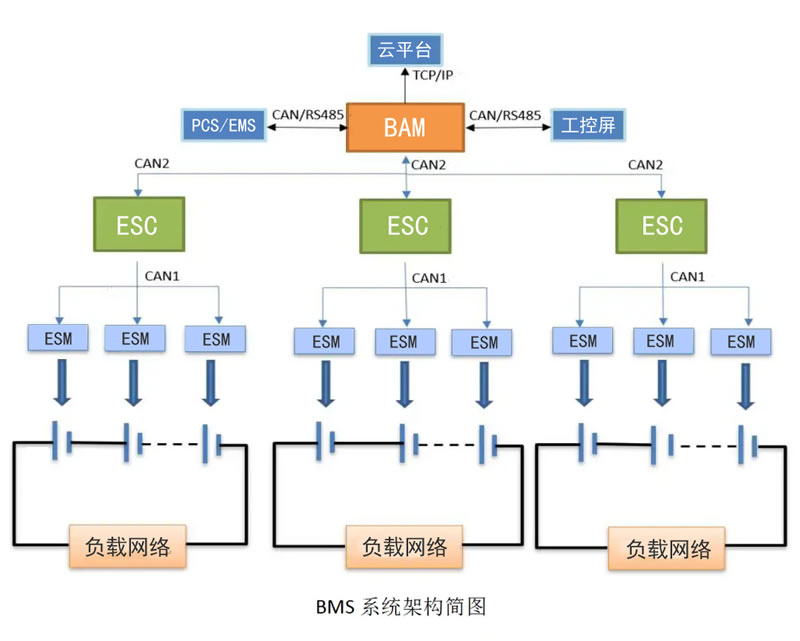

产品结构图
